Elementy reflektorów samochodowych - Ewolucja technologii i jej wpływ na bezpieczeństwo i estetykę pojazdów

Reflektory samochodowe odgrywają kluczową rolę w zapewnieniu bezpieczeństwa na drodze, zarówno dla kierowców, jak i innych uczestników ruchu. Ich podstawową funkcją jest oświetlenie drogi przed pojazdem, co umożliwia bezpieczne poruszanie się po zmroku oraz w trudnych warunkach atmosferycznych. Reflektory pełnią również rolę sygnalizacyjną, informując innych kierowców o zamiarach manewrowych, takich jak zmiana pasa czy skręt. Oprócz funkcji praktycznych, reflektory wpływają także na estetykę pojazdu, stanowiąc ważny element jego designu. Wraz z rozwojem technologii, reflektory samochodowe stają się coraz bardziej zaawansowane, oferując lepsze oświetlenie, większą niezawodność oraz nowoczesny wygląd.

1. Obudowa reflektora

Obudowa reflektora pełni wiele istotnych funkcji, które mają kluczowe znaczenie dla efektywności i trwałości całego systemu oświetlenia. Przede wszystkim jest ona nośnikiem wszystkich komponentów reflektora, takich jak kable, reflektor właściwy, a także inne elementy mechaniczne i elektryczne. Solidne mocowanie obudowy do nadwozia pojazdu zapewnia stabilność reflektora, co jest niezbędne dla zachowania odpowiedniego ustawienia wiązki światła. Dodatkowo, obudowa chroni reflektor przed wpływami zewnętrznymi, takimi jak wilgoć, kurz, czy ekstremalne temperatury, które mogą negatywnie wpływać na jego działanie. Współczesne obudowy reflektorów wykonuje się głównie z termoplastów, które charakteryzują się dużą odpornością na warunki atmosferyczne oraz trwałością, co czyni je idealnym materiałem do tego zastosowania.

2. Reflektor samochodowy

Reflektor samochodowy ma za zadanie maksymalnie skupić strumień świetlny generowany przez żarówkę i skierować go na drogę, zapewniając tym samym optymalne oświetlenie trasy oraz otoczenia pojazdu. Kluczową funkcją reflektora jest efektywne rozproszenie światła w taki sposób, aby nie oślepiać innych uczestników ruchu, a jednocześnie dostarczać wystarczająco dużo światła dla bezpiecznej jazdy. Na rynku dostępne są różne systemy reflektorów, z których każdy ma swoje unikalne zalety i wady. Tradycyjne reflektory paraboloidowe, chociaż obecnie rzadko stosowane, oferują prostą i tanią konstrukcję. Z kolei nowoczesne reflektory typu Free-Form (FF) oraz Super-DE, korzystające z zaawansowanych technologii, zapewniają lepszą kontrolę nad rozkładem światła, a co za tym idzie, większe bezpieczeństwo. W produkcji reflektorów nastąpiła znacząca zmiana materiałów — od klasycznych stalowych reflektorów po nowoczesne tworzywa sztuczne, takie jak termoplasty. Dzięki procesowi powlekania powierzchni reflektorów, uzyskuje się pożądane właściwości optyczne i trwałość, co jest kluczowe dla długotrwałego użytkowania.

3. Moduły projekcyjne

Moduły projekcyjne odgrywają kluczową rolę w nowoczesnych systemach reflektorów, zapewniając precyzyjne ograniczenie wiązki światła oraz wysoki strumień świetlny. Charakteryzują się one zdolnością do dokładnego formowania i kierowania światła, co przekłada się na lepszą widoczność na drodze oraz większe bezpieczeństwo jazdy nocą. Dzięki zróżnicowanym średnicom soczewek, funkcjom oświetleniowym i możliwościom montażowym, moduły projekcyjne są niezwykle wszechstronne, co pozwala na ich zastosowanie w wielu indywidualnych koncepcjach reflektorów. Przykładem może być ich użycie w reflektorach bi-xenonowych, które oferują zarówno światła mijania, jak i drogowe w jednym module, co nie tylko oszczędza miejsce, ale również zapewnia spójną i silną wiązkę światła. Moduły projekcyjne umożliwiają projektantom reflektorów większą swobodę w kreowaniu efektywnego i estetycznego oświetlenia pojazdów, co jest kluczowe w nowoczesnych konstrukcjach samochodowych.

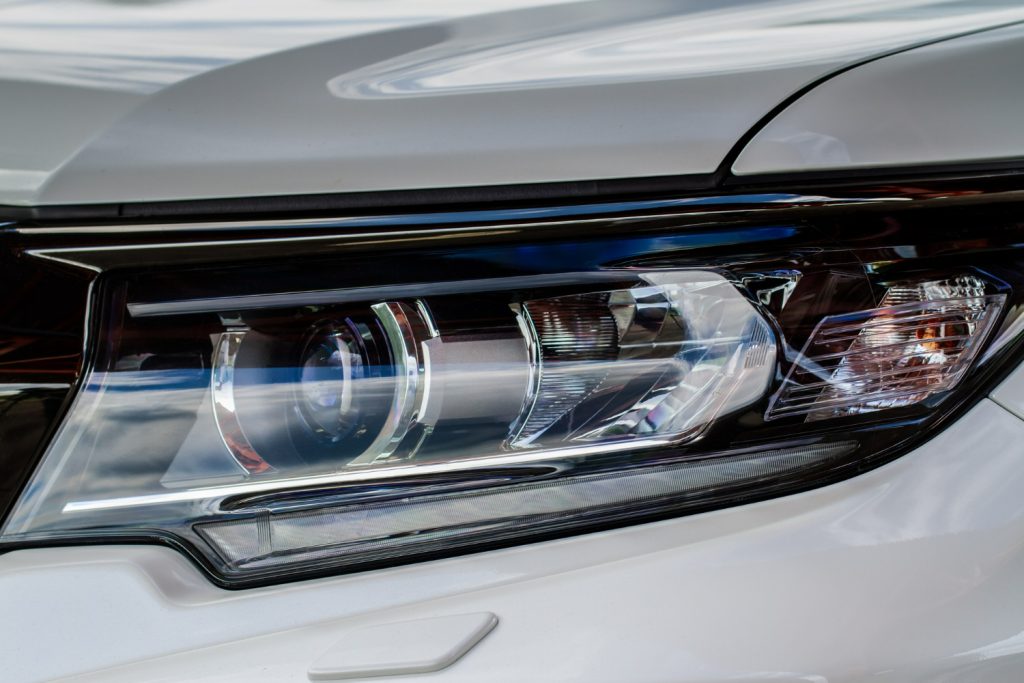

4. Szkła pokrywające (osłony reflektorów) klosze reflektorów

Wprowadzenie do funkcji szkieł pokrywających

Szkła pokrywające w reflektorach samochodowych odgrywają kluczową rolę w zapewnieniu skutecznego oświetlenia drogi oraz ochrony reflektorów przed uszkodzeniami. Ich podstawową funkcją jest dyfuzja, rozpraszanie i ogniskowanie strumienia świetlnego, co bezpośrednio wpływa na jakość i efektywność oświetlenia. Ponadto, klosze chronią reflektory przed zanieczyszczeniami, uszkodzeniami mechanicznymi oraz niekorzystnymi warunkami atmosferycznymi, takimi jak deszcz, śnieg czy promieniowanie UV.

Ewolucja technologii szkieł pokrywających

Tradycyjne szkła z optyką dyfuzyjną:
- W początkowej fazie rozwoju reflektorów, szkła pokrywające były wyposażone w różnego rodzaju wzory i struktury, które miały na celu rozpraszanie światła w sposób równomierny na powierzchni drogi. Te szkła z optyką dyfuzyjną miały za zadanie poprawić jakość oświetlenia poprzez korygowanie wiązki światła emitowanego przez żarówki.
- Zastosowanie takich szkieł było powszechne w starszych systemach reflektorów, gdzie precyzyjne formowanie wiązki świetlnej wymagało dodatkowych elementów optycznych na powierzchni szkła. Pomagały one w kształtowaniu rozkładu światła tak, aby spełniało ono wymagania dotyczące bezpieczeństwa na drodze.
Przejście do gładkich szkieł:
- Z czasem technologia reflektorów uległa znaczącemu rozwojowi, co doprowadziło do wprowadzenia gładkich szkieł pokrywających. Nowoczesne reflektory, zwłaszcza te oparte na technologii LED i ksenonowej, są w stanie precyzyjnie kierować strumień świetlny bez potrzeby stosowania dodatkowych wzorów optycznych na szkle.
- Gładkie szkła pełnią obecnie przede wszystkim funkcję ochronną, zabezpieczając reflektory przed zabrudzeniami, uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych, takich jak promieniowanie UV. Ta zmiana technologiczna nie tylko uprościła konstrukcję reflektorów, ale również zwiększyła ich efektywność i trwałość.

Materiały stosowane w produkcji szkieł pokrywających

Przejście od szkła do tworzyw sztucznych:
- Tradycyjnie szkła pokrywające reflektory były wykonane z klasycznego szkła, które oferowało wysoką odporność na zarysowania, ale było ciężkie i kruche. Wraz z postępem technologicznym, szkło to zaczęło być zastępowane tworzywami sztucznymi, w szczególności poliwęglanem.
- Zalety poliwęglanu: Poliwęglan jest materiałem znacznie lżejszym niż tradycyjne szkło, co przyczynia się do obniżenia masy całego pojazdu. Jest również bardziej odporny na uderzenia, co zwiększa trwałość reflektorów. Dodatkowo, poliwęglan umożliwia produkcję szkieł z większą precyzją, co jest kluczowe w nowoczesnych reflektorach o skomplikowanych kształtach.
Swoboda projektowania dzięki tworzywom sztucznym:
- Tworzywa sztuczne, takie jak poliwęglan, oferują projektantom reflektorów znacznie większą swobodę w kształtowaniu form i funkcji reflektorów. Dzięki temu możliwe jest tworzenie bardziej zaawansowanych i estetycznie atrakcyjnych rozwiązań, które jednocześnie spełniają wymagania techniczne.
- Współczesne reflektory mogą mieć bardziej złożone kształty i mniejsze wymiary, co jest istotne w projektowaniu nowoczesnych pojazdów, gdzie liczy się nie tylko funkcjonalność, ale także estetyka.

Zabezpieczenia i trwałość szkieł pokrywających

Powłoki ochronne:
- Aby dodatkowo zwiększyć trwałość szkieł pokrywających wykonanych z poliwęglanu, stosuje się specjalne powłoki ochronne. Powłoki te zapobiegają zarysowaniom, które mogłyby pogorszyć jakość oświetlenia i estetykę reflektorów.
- Takie powłoki chronią również przed promieniowaniem UV, które może powodować żółknięcie i degradację tworzywa sztucznego, co w dłuższym czasie mogłoby wpływać na efektywność reflektorów.
Trwałość i estetyka:
- Dzięki zastosowaniu nowoczesnych materiałów i powłok ochronnych, współczesne szkła pokrywające cechują się wysoką trwałością i odpornością na warunki eksploatacyjne. Zachowują swoją przejrzystość i estetyczny wygląd przez długi czas, co jest istotne nie tylko z punktu widzenia funkcjonalności, ale również w kontekście wizualnym całego pojazdu.
- Reflektory z takimi osłonami są mniej podatne na uszkodzenia mechaniczne oraz działanie szkodliwych czynników środowiskowych, co przedłuża ich żywotność i poprawia bezpieczeństwo użytkowania.

Ewolucja szkieł pokrywających reflektory samochodowe od tradycyjnych szkieł z optyką dyfuzyjną do nowoczesnych, gładkich szkieł z poliwęglanu znacząco wpłynęła na jakość oświetlenia i trwałość reflektorów. Nowoczesne materiały i technologie, takie jak poliwęglan i powłoki ochronne, oferują liczne zalety, w tym mniejszą wagę, większą odporność na uszkodzenia oraz większą swobodę projektowania. Wybór odpowiednich materiałów i technologii jest kluczowy dla zapewnienia trwałości, funkcjonalności i estetyki reflektorów, co przekłada się na bezpieczeństwo i komfort użytkowania pojazdów.

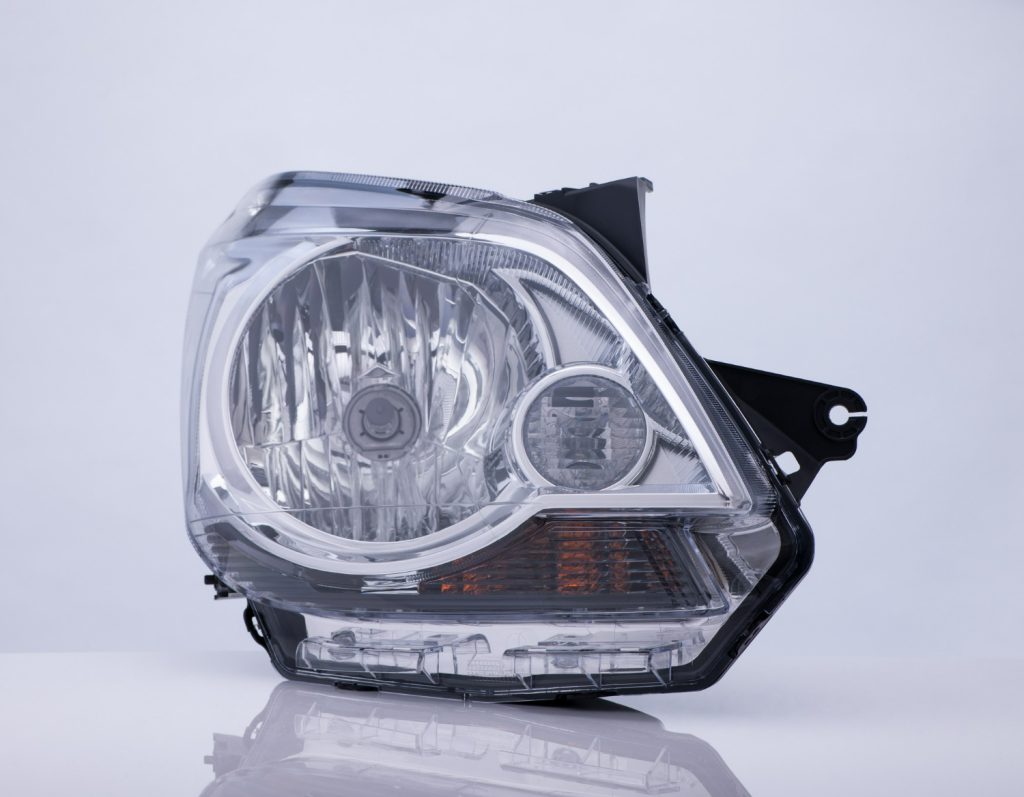

5. Technologia oświetleniowa

Technologia oświetleniowa w reflektorach samochodowych ewoluowała znacząco na przestrzeni lat, prowadząc do rozwoju dwóch głównych metod: technologii opartych na odbiciu i projekcji. W systemach refleksyjnych, światło jest odbijane od powierzchni reflektora i kierowane na drogę, podczas gdy systemy projekcyjne wykorzystują soczewki do skupiania i kierowania światła w ściśle określony sposób. Każda z tych technologii ma swoje zalety i wady — reflektory oparte na odbiciu są prostsze i tańsze, podczas gdy systemy projekcyjne oferują większą precyzję i lepszą kontrolę nad rozkładem światła.

Wśród dostępnych na rynku typów reflektorów wyróżniamy m.in. reflektory paraboloidowe, FF-H4, Free-Form (FF) oraz Super-DE. Reflektory paraboloidowe, będące jednymi z najstarszych technologii, nadal znajdują zastosowanie w niektórych modelach pojazdów, choć są stopniowo wypierane przez bardziej zaawansowane rozwiązania. Reflektory typu FF (Free-Form) i Super-DE łączą nowoczesne technologie refleksyjne i projekcyjne, co pozwala na uzyskanie lepszych rezultatów świetlnych oraz większej elastyczności w projektowaniu reflektorów. Systemy te są szczególnie cenione za zdolność do precyzyjnego oświetlania drogi, co przekłada się na wyższy poziom bezpieczeństwa podczas jazdy nocą.

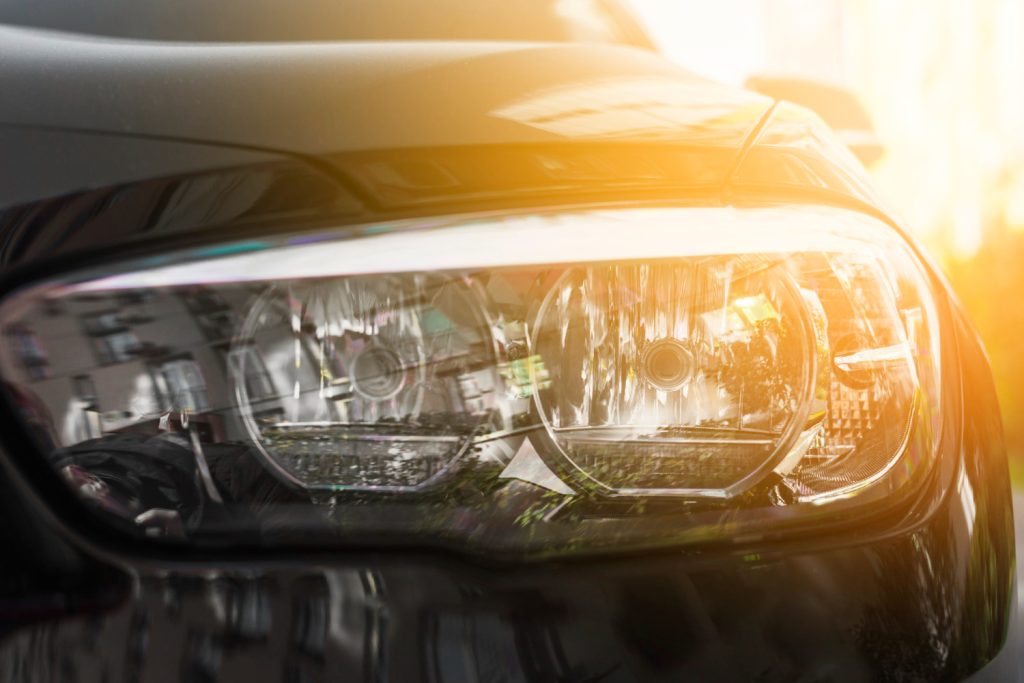

6. Systemy reflektorów samochodowych

Wprowadzenie do typów systemów reflektorów

W nowoczesnych pojazdach stosuje się różnorodne systemy reflektorów, które ewoluowały wraz z postępem technologicznym, aby zapewnić lepsze oświetlenie drogi, poprawić bezpieczeństwo oraz zwiększyć efektywność energetyczną. Cztery najczęściej spotykane systemy to reflektory paraboloidowe, FF-H4, Free-Form (FF), oraz Super-DE. Każdy z tych systemów ma unikalne cechy, które sprawiają, że nadają się do różnych zastosowań i spełniają różne wymagania.

Reflektory paraboloidowe są jednymi z najstarszych technologii, które nadal znajdują zastosowanie, choć głównie w mniej zaawansowanych systemach oświetleniowych.
Reflektory FF-H4 łączą tradycyjne podejście z nowoczesnymi materiałami, co pozwala na uzyskanie kompaktowych i wydajnych systemów oświetleniowych.
Reflektory Free-Form (FF) wprowadziły innowacje w projektowaniu odbłyśników, co umożliwia bardziej precyzyjne kierowanie światła.
Reflektory Super-DE to systemy projektorowe, które wykorzystują zaawansowaną technologię refleksyjną i projekcyjną, aby zapewnić wyjątkową jakość oświetlenia.

Ewolucja technologii reflektorów od paraboloidowych do Super-DE odzwierciedla dążenie do maksymalizacji efektywności oświetlenia przy jednoczesnym minimalizowaniu rozmiaru, wagi i zużycia energii. Nowoczesne reflektory nie tylko poprawiają bezpieczeństwo jazdy nocą, ale także przyczyniają się do estetyki i aerodynamiki pojazdów.

Opis każdego systemu reflektorów

Reflektory paraboloidowe:
- Charakterystyka technologii:
  - Reflektory paraboloidowe wykorzystują paraboliczny kształt odbłyśnika, który skupia światło emitowane przez żarówkę w jedną wiązkę, kierując je na drogę. Jest to technologia stosunkowo prosta, ale skuteczna w tworzeniu skoncentrowanego strumienia światła.
- Zastosowanie:
  - Choć reflektory paraboloidowe są starszą technologią, nadal znajdują zastosowanie w dużych reflektorach głównych oraz światłach drogowych, szczególnie w pojazdach, gdzie koszt i prostota konstrukcji są priorytetami. Ich ograniczenia, takie jak mniejsza precyzja w rozkładzie światła, sprawiają jednak, że są coraz częściej zastępowane przez bardziej zaawansowane systemy.
Reflektory FF-H4:
- Połączenie klasycznych i nowoczesnych rozwiązań:
  - Systemy FF-H4 łączą tradycyjne technologie z nowoczesnymi materiałami, takimi jak tworzywa sztuczne o wysokiej precyzji formowania. Dzięki temu możliwe jest uzyskanie bardziej kompaktowych i lżejszych reflektorów, które oferują lepsze osiągi świetlne.
- Zastosowanie:
  - Reflektory FF-H4 są powszechnie stosowane w pojazdach, gdzie istotne jest połączenie wydajności z kosztową efektywnością. Umożliwiają one stworzenie reflektorów, które są zarówno kompaktowe, jak i wydajne, co czyni je popularnym wyborem w szerokiej gamie samochodów.
Reflektory Free-Form (FF):
- Zaawansowana geometria odbłyśników:
  - Reflektory Free-Form (FF) charakteryzują się skomplikowaną geometrią odbłyśników, które zostały zaprojektowane przy użyciu zaawansowanych narzędzi komputerowych. Dzięki precyzyjnie zaprojektowanym kształtom, możliwe jest kierowanie światła dokładnie tam, gdzie jest potrzebne, bez konieczności stosowania skomplikowanych optyk w szkle pokrywającym.
- Zastosowanie:
  - Reflektory FF są szeroko stosowane w nowoczesnych pojazdach, gdzie kluczowa jest zarówno efektywność oświetlenia, jak i estetyka. Umożliwiają projektantom samochodów większą swobodę w tworzeniu unikalnych kształtów reflektorów, które jednocześnie spełniają wymagania dotyczące wydajności świetlnej.
Reflektory Super-DE:
- Systemy projektorowe:
  - Reflektory Super-DE to zaawansowane systemy projektorowe, które łączą technologię Free-Form z projekcją światła. Dzięki zastosowaniu soczewek projektorowych, światło może być jeszcze precyzyjniej kierowane, co poprawia widoczność i zwiększa bezpieczeństwo jazdy nocą.
- Zastosowanie:
  - Reflektory Super-DE są stosowane w nowoczesnych samochodach klasy premium, gdzie kluczowa jest jakość oświetlenia oraz elastyczność projektowania. Systemy te pozwalają na uzyskanie doskonałego oświetlenia drogi, co przekłada się na większe bezpieczeństwo i komfort jazdy.

Analiza rozkładu światła dla różnych typów reflektorów

Diagramy Isolux jako narzędzie do wizualizacji:
- Diagramy Isolux są wykorzystywane do wizualizacji rozkładu światła na drodze, co pozwala inżynierom ocenić, jak dobrze dany system reflektorów oświetla trasę przed pojazdem. Diagramy te pokazują natężenie światła w różnych punktach na drodze, co jest kluczowe dla zapewnienia optymalnej widoczności i bezpieczeństwa.
Charakterystyka rozkładu światła:
- Reflektory paraboloidowe:
  - Reflektory paraboloidowe generują rozkład światła o charakterystycznym kształcie, z mocnym oświetleniem w centralnej części wiązki i stopniowym spadkiem intensywności na obrzeżach. Jest to stosunkowo prosty rozkład, który dobrze sprawdza się w prostych zastosowaniach, ale ma ograniczoną precyzję w kierowaniu światła.
- Reflektory FF:
  - Reflektory typu Free-Form (FF) oferują bardziej równomierny rozkład światła, z wyraźnym odcięciem na granicy światła i cienia, co poprawia widoczność bez oślepiania innych uczestników ruchu. Dzięki zaawansowanej geometrii odbłyśników, światło jest dokładnie kierowane tam, gdzie jest potrzebne, co zwiększa bezpieczeństwo.
- Reflektory Super-DE:
  - Reflektory Super-DE, dzięki zaawansowanej technologii projekcyjnej, pozwalają na precyzyjne formowanie wiązki światła, co zapewnia doskonałą widoczność na większe odległości. Tego typu reflektory są w stanie skupić światło w kluczowych obszarach, takich jak środek pasa ruchu czy pobocze, co minimalizuje ryzyko niebezpiecznych sytuacji na drodze.

7. Regulacje prawne dotyczące oświetlenia pojazdów

Wprowadzenie do regulacji prawnych

Regulacje prawne dotyczące reflektorów samochodowych zostały stworzone, aby zapewnić bezpieczeństwo na drogach oraz jednolitość w projektowaniu i użytkowaniu systemów oświetleniowych. Reflektory są kluczowym elementem pojazdu, odpowiedzialnym za widoczność w nocy i w trudnych warunkach atmosferycznych, a także za to, aby inni uczestnicy ruchu mogli zauważyć pojazd z odpowiedniej odległości. Bez odpowiednich regulacji, różnorodność technologii i konstrukcji mogłaby prowadzić do sytuacji, w których reflektory nie spełniałyby standardów bezpieczeństwa, co z kolei mogłoby prowadzić do wypadków i zagrożeń na drodze. Dlatego międzynarodowe normy, takie jak ECE (Economic Commission for Europe), odgrywają kluczową rolę w określaniu standardów, które muszą spełniać systemy oświetleniowe w pojazdach.

Kluczowe przepisy dotyczące reflektorów samochodowych

ECE R1 i R2:
- Regulacje: ECE R1 i R2 to przepisy, które określają wymagania dla reflektorów przeznaczonych do świateł drogowych i mijania oraz odpowiednich żarówek. Przepisy te definiują standardy techniczne dotyczące konstrukcji, wydajności świetlnej i trwałości reflektorów.
- Podstawowe wymagania: Reflektory muszą spełniać określone kryteria dotyczące mocy, kąta świecenia oraz jednolitości oświetlenia na drodze. Żarówki używane w tych reflektorach muszą być homologowane zgodnie z wymaganiami ECE, co gwarantuje ich odpowiednią jasność i trwałość. Przepisy te mają na celu zapewnienie, że światła mijania i drogowe są wystarczająco jasne, aby oświetlać drogę bez oślepiania innych kierowców.
ECE R112:
- Regulacje: ECE R112 dotyczy reflektorów z asymetrycznym światłem mijania, które są powszechnie stosowane w nowoczesnych pojazdach, w tym także tych opartych na technologii LED. Asymetryczne reflektory są zaprojektowane tak, aby lepiej oświetlać prawą stronę drogi (w krajach z ruchem prawostronnym), co zwiększa widoczność znaków drogowych i pobocza, jednocześnie minimalizując oślepianie nadjeżdżających z naprzeciwka pojazdów.
- Znaczenie: ECE R112 ma kluczowe znaczenie dla nowoczesnych systemów oświetleniowych, zapewniając, że reflektory LED i inne technologie są zgodne z normami dotyczącymi jasności, zasięgu i rozkładu światła, co jest kluczowe dla bezpieczeństwa na drogach.
ECE R123:
- Regulacje: ECE R123 odnosi się do zaawansowanych systemów oświetlenia przedniego (AFS), które dynamicznie dostosowują wiązkę światła do warunków drogowych. Systemy AFS mogą automatycznie zmieniać kąt świecenia reflektorów w zależności od prędkości pojazdu, kąta skrętu kierownicy czy warunków pogodowych, co pozwala na lepsze oświetlenie drogi i zwiększa bezpieczeństwo.
- Zastosowanie: Przykłady systemów AFS obejmują reflektory adaptacyjne, które automatycznie przełączają między światłami mijania a drogowymi w zależności od obecności innych pojazdów na drodze, oraz systemy doświetlania zakrętów, które poprawiają widoczność na krętych drogach.

Szczegółowe wymogi techniczne dla reflektorów

Liczba i pozycja reflektorów:
- Wymagania: Regulacje określają liczbę reflektorów, jakie muszą być zamontowane w pojeździe, oraz ich dokładne pozycje montażowe. Na przykład, reflektory mijania muszą być zamontowane na wysokości od 500 do 1200 mm od powierzchni drogi, a ich odległość od skraju pojazdu nie może przekraczać 400 mm. Takie rozmieszczenie zapewnia optymalną widoczność zarówno dla kierowcy, jak i dla innych uczestników ruchu.
- Przykłady: Reflektory drogowe mogą być umieszczone wyżej niż mijania, co umożliwia lepsze oświetlenie dalszych odcinków drogi, jednak muszą być wyłączane lub przyciemniane w obecności innych pojazdów, aby uniknąć oślepiania.
Systemy reflektorów z lampami wyładowczymi i LED:
- Konieczność wyposażenia: Reflektory z lampami wyładowczymi (ksenonowymi) oraz LED muszą być wyposażone w systemy automatycznej regulacji wysokości oraz systemy czyszczące. Systemy te są niezbędne, aby utrzymać właściwe ustawienie wiązki światła i zapobiec oślepianiu innych kierowców, co jest szczególnie ważne w trudnych warunkach drogowych.
- Znaczenie: Automatyczna regulacja wysokości jest kluczowa, ponieważ reflektory te są znacznie jaśniejsze niż tradycyjne żarówki, a ich niewłaściwe ustawienie może prowadzić do poważnych zagrożeń na drodze.
Dodatkowe wymagania dla reflektorów LED i lamp ksenonowych:
- Układy sterujące: Reflektory LED i ksenonowe wymagają specjalistycznych układów sterujących, które zarządzają ich pracą w różnych warunkach. Te układy zapewniają stabilną pracę reflektorów, dostosowując ich jasność i zasięg do bieżących warunków.
- Przykłady: W trudnych warunkach pogodowych, takich jak mgła czy intensywne opady deszczu, reflektory te muszą dostosowywać intensywność światła, aby zapewnić maksymalną widoczność bez oślepiania innych użytkowników drogi. Układy sterujące są również kluczowe w systemach adaptacyjnych, które dynamicznie zmieniają zasięg i kierunek świecenia w zależności od sytuacji na drodze.

Znaczenie zgodności z przepisami

Konsekwencje prawne i bezpieczeństwa:
- Nieprzestrzeganie regulacji: Brak zgodności z przepisami dotyczącymi oświetlenia pojazdów może prowadzić do poważnych konsekwencji prawnych, takich jak mandaty, a nawet zakaz użytkowania pojazdu. Co więcej, niewłaściwie działające reflektory stanowią poważne zagrożenie dla bezpieczeństwa, mogąc przyczyniać się do wypadków drogowych.
- Bezpieczeństwo: Prawidłowe działanie reflektorów jest kluczowe dla zapewnienia widoczności na drodze, szczególnie w nocy i w złych warunkach pogodowych. Nieodpowiednie reflektory mogą nie tylko pogorszyć widoczność dla kierowcy, ale również oślepiać innych użytkowników drogi, co zwiększa ryzyko kolizji.
Znaczenie regularnych przeglądów i konserwacji:
- Przeglądy techniczne: Regularne przeglądy techniczne i konserwacja systemów oświetleniowych są niezbędne do zapewnienia, że reflektory spełniają wszystkie wymagania prawne i są w pełni sprawne. Obejmuje to kontrolę ustawienia reflektorów, czystości soczewek oraz stanu technicznego żarówek i systemów sterujących.
- Konserwacja: Właściwa konserwacja, w tym regularne czyszczenie i wymiana uszkodzonych elementów, jest kluczowa dla długotrwałej efektywności reflektorów. Tylko dzięki temu można zapewnić, że oświetlenie pojazdu będzie działać zgodnie z wymaganiami i zapewni odpowiednie bezpieczeństwo na drodze.

8. Wskazówki praktyczne

Odpowiednia konserwacja i czyszczenie reflektorów z plastikowymi szkłami są kluczowe dla zachowania ich funkcjonalności i estetyki. Aby uniknąć uszkodzeń podczas czyszczenia, należy pamiętać, by nigdy nie używać suchej szmatki, ponieważ może to prowadzić do zarysowań powierzchni. Zamiast tego, zaleca się korzystanie z miękkich ściereczek zwilżonych wodą lub delikatnym detergentem. Ważne jest również, aby unikać środków czyszczących zawierających agresywne chemikalia, które mogą uszkodzić powierzchnię plastikowych osłon. Warto zwrócić uwagę na instrukcje producenta dotyczące doboru odpowiednich preparatów do czyszczenia. Kolejnym istotnym aspektem jest unikanie stosowania żarówek o zbyt wysokiej mocy, które mogą generować nadmierne ciepło i powodować uszkodzenia reflektorów. Wybierając żarówki, należy upewnić się, że są one wyposażone w filtr UV, co zapobiega degradacji plastikowych osłon.

9. Oznaczenia i homologacje reflektorów

Wprowadzenie do oznaczeń reflektorów

Oznaczenia na reflektorach samochodowych odgrywają kluczową rolę w identyfikacji specyfikacji technicznych i zgodności z międzynarodowymi normami bezpieczeństwa. Każdy reflektor posiada zestaw symboli i kodów, które dostarczają szczegółowych informacji na temat jego przeznaczenia, rodzaju użytej technologii oświetleniowej oraz homologacji, czyli oficjalnego zatwierdzenia do użytku na drogach publicznych. Oznaczenia te znajdują się zwykle na obudowie reflektora lub jego osłonie i są niezbędne zarówno dla producentów, serwisantów, jak i użytkowników pojazdów. Dzięki nim można upewnić się, że reflektory są zgodne z wymaganiami prawnymi, bezpieczne w eksploatacji i odpowiednie do montażu w danym pojeździe.

Rodzaje oznaczeń na reflektorach

Symbole literowo-cyfrowe:
- Oznaczenia literowo-cyfrowe są powszechnie stosowane do identyfikacji typu reflektora oraz jego funkcji. Jednym z najczęściej spotykanych symboli jest „HC/R”.
  - Interpretacja symboli:
    - „H” oznacza, że reflektor wykorzystuje żarówkę halogenową.
    - „C” odnosi się do światła mijania („C” z ang. „crossing light”).
    - „R” oznacza światło drogowe („R” z ang. „road light”).
- Te oznaczenia pozwalają na szybkie rozpoznanie, jakie funkcje oświetleniowe pełni dany reflektor oraz jakiego rodzaju żarówki lub technologie są w nim stosowane. Dla przykładu, reflektor oznaczony jako „HC/R” jest przystosowany zarówno do świateł mijania, jak i drogowych, i korzysta z żarówki halogenowej.
Kody homologacyjne:
- Każdy reflektor, który jest dopuszczony do użytku na drogach publicznych, musi przejść proces homologacji, podczas którego jest testowany pod kątem zgodności z międzynarodowymi normami. Po pomyślnym przejściu tych testów, reflektor otrzymuje unikalny numer homologacyjny, który jest nanoszony na jego powierzchnię.
  - Znaczenie kodów homologacyjnych:
    - Numer homologacyjny potwierdza, że reflektor spełnia określone standardy techniczne i bezpieczeństwa, takie jak odpowiednia jasność, rozkład światła, odporność na uszkodzenia mechaniczne i inne wymagania.
    - Kody te zwykle składają się z liter i cyfr. Przykładem może być kod „E1”, gdzie „E” oznacza, że produkt został homologowany według przepisów ECE, a numer „1” wskazuje na kraj, w którym homologacja została przeprowadzona (w tym przypadku Niemcy).
- Przykład odczytywania numeru homologacyjnego:
  - Jeśli reflektor nosi oznaczenie „E1 02 12345”, oznacza to, że został on zatwierdzony w Niemczech („E1”), przeszedł drugą rewizję przepisów („02”), a „12345” jest jego unikalnym numerem homologacyjnym.

Znaczenie homologacji i zgodności z przepisami

Znaczenie homologacji:
- Homologacja reflektorów jest procesem kluczowym, który zapewnia, że produkty spełniają rygorystyczne wymagania techniczne i bezpieczeństwa, co jest niezbędne do legalnego użytkowania na drogach publicznych. Brak homologacji oznacza, że reflektor nie przeszedł wymaganych testów i nie może być uznany za bezpieczny lub legalny.
- Przegląd norm i przepisów międzynarodowych:
  - Normy takie jak ECE R1, R2, R112, czy R123 regulują wymagania dotyczące reflektorów samochodowych na poziomie międzynarodowym, gwarantując, że wszystkie reflektory przeznaczone do użytku w pojazdach są testowane pod kątem ich wydajności, trwałości i bezpieczeństwa.
Znaczenie dla producentów, serwisantów i użytkowników:
- Dla producentów: Homologacja jest niezbędna, aby móc legalnie wprowadzać reflektory na rynek. Bez niej produkt nie może być sprzedawany jako zgodny z wymaganiami prawnymi.
- Dla serwisantów: Oznaczenia i homologacje pomagają w identyfikacji prawidłowych części zamiennych oraz w zapewnieniu, że reflektory montowane w pojazdach są odpowiednie i bezpieczne.
- Dla użytkowników: Znajomość i rozumienie oznaczeń na reflektorach pozwala na świadome korzystanie z pojazdu, upewniając się, że jego oświetlenie spełnia wszystkie wymagania prawne, co jest kluczowe dla bezpieczeństwa na drodze. Użytkownicy powinni regularnie sprawdzać stan reflektorów i upewniać się, że są one zgodne z przepisami, aby uniknąć problemów prawnych i zapewnić sobie oraz innym bezpieczeństwo.

Oznaczenia i homologacje reflektorów są niezwykle istotnym elementem, który zapewnia zgodność z międzynarodowymi normami bezpieczeństwa i technicznymi. Dzięki oznaczeniom literowo-cyfrowym można szybko zidentyfikować funkcje reflektora oraz rodzaj zastosowanej technologii, a numery homologacyjne gwarantują, że reflektor spełnia określone standardy i jest bezpieczny w użytkowaniu. Prawidłowa interpretacja tych informacji jest kluczowa dla producentów, serwisantów oraz użytkowników pojazdów, ponieważ wpływa bezpośrednio na bezpieczeństwo na drodze oraz legalność użytkowania pojazdu. Regularna kontrola stanu reflektorów oraz znajomość ich oznaczeń i homologacji przyczyniają się do bezpiecznej i zgodnej z przepisami jazdy.

Zakończenie

Reflektory samochodowe stanowią nieodłączny element każdego pojazdu, odgrywając kluczową rolę w zapewnieniu bezpieczeństwa na drodze. Każdy z komponentów reflektora – od obudowy, przez szkła pokrywające, po moduły projekcyjne – ma swoje unikalne znaczenie i wpływa na efektywność oświetlenia. Rozwój technologii reflektorów, od klasycznych systemów paraboloidowych po nowoczesne rozwiązania Free-Form i Super-DE, pokazuje, jak bardzo ewoluowała ta dziedzina, dążąc do zwiększenia bezpieczeństwa i komfortu jazdy. W przyszłości możemy spodziewać się dalszych innowacji, które będą dążyły do jeszcze lepszego dostosowania oświetlenia do warunków drogowych oraz minimalizacji wpływu reflektorów na środowisko naturalne. Zachowanie dbałości o reflektory oraz znajomość obowiązujących przepisów pozwala użytkownikom na bezpieczne i zgodne z prawem korzystanie z pojazdu, co jest kluczowe w nowoczesnym świecie motoryzacji.
